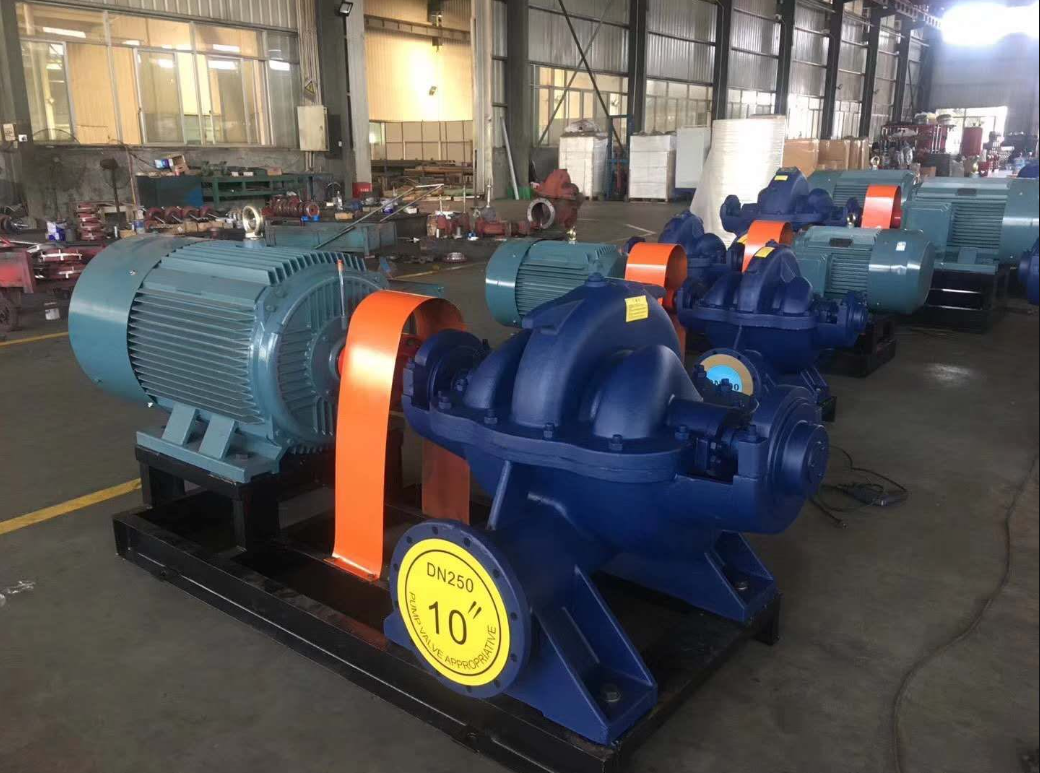

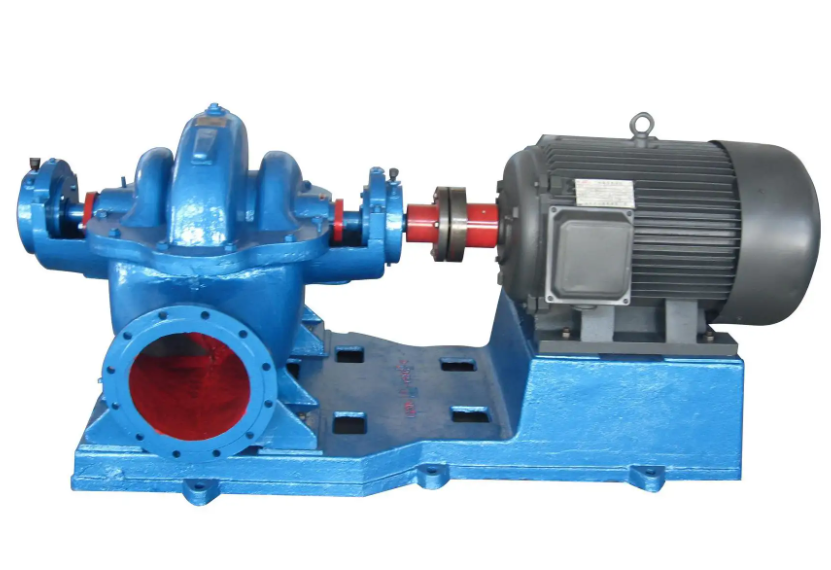

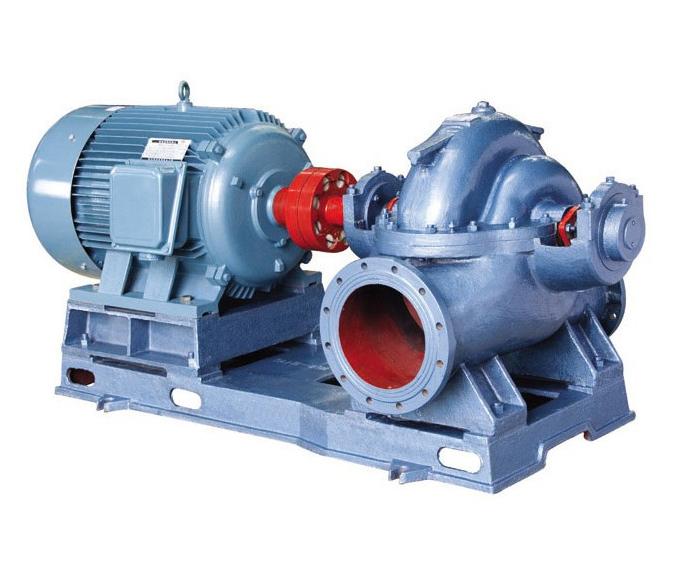

SH單級雙吸清水離心泵

SH單級雙吸清水離心泵,雙吸泵廠家,上海雙吸離心泵廠家,雙吸中開泵

型號:12SH-7 400KW


SH單級雙吸清水離心泵概述>

Sh型泵是單級雙吸、臥式中開離心泵。供輸送清水及物理化學性質類似于水的液體。液體最高溫度不得超過80℃,適合于工廠、礦山、城市、電站的給排水,

農田排澇灌溉和各種水利工程。

目前生產的Sh型泵有:

6Sh--6、6Sh--6A、6Sh--9、6Sh--9A、8Sh--6、8Sh--9、8Sh--9A、8Sh--13、8Sh--13、10Sh--9、10Sh--9A、10Sh--13、10Sh--13A、10Sh--19、10Sh--19A、

12Sh--6、12Sh--6A、12Sh--6B、12Sh--9、12Sh--9A、12Sh--9B、12Sh--13、12Sh--13A、12Sh--19、12Sh--19A、14Sh--6、14Sh--6A、14Sh--6B、14Sh--9、

14Sh--9A、14Sh--9B、14Sh--13、14Sh--13A。共有十三種型號,33個規格。

SH單級雙吸清水離心泵型號意義

例如:10Sh-19A

泵換了不同直徑的葉輪

表示比轉數被10除(即該泵的比轉數為190) -表示雙吸單級臥式清水離心泵

一吸水口徑被25除(即該泵的吸水口徑為250毫米)


SH單級雙吸清水離心泵結構說明>>>

本型泵的吸入口與吐出口均在水泵軸心線下方,水平方向與軸線成垂直位置、泵殼中開,檢修時無需拆卸進水,排出管路及電動機(或其他原動機)從聯軸器向泵的方向看去,

水泵均為逆時針方向旋轉。如根據用戶特殊訂貨需要也可改為順時針旋轉。

本型泵的主要零件有:泵體、泵蓋、葉輪、軸、雙吸密封環、軸套、軸承等。除軸的材料為優質碳素鋼外,其余多為鑄鐵制成。

泵體與泵蓋構成葉輪的工作室,在進出水法蘭上制有安裝真空表和壓力表的管螺孔,進出水法蘭的下部制有放水的管螺孔。

葉輪經過靜平衡校驗,用軸套和兩側的軸套螺母固定,其軸向位置可以通過軸套螺母進行調整,葉輪的軸向力利用其葉片的對稱布置達到平衡,

可能還有一些剩余軸向力則用軸端的軸承承受。

泵軸由兩個單列向心球軸承支承,軸承裝在泵體兩端的軸承體內。用黃油潤滑,雙吸密封環用以減少水泵壓水室的水漏回吸水室。

水泵通過聯軸器由電動機直接傳動。

軸封為軟填料密封,為了冷卻潤滑密封腔和防止空氣漏入泵內,在填料之間有水封環,水泵工作時量高壓水通過水封管流入填料腔起水封作用。


SH單級雙吸清水離心泵裝配與拆卸

1、裝配轉子部件:依次將葉輪、軸套、軸套螺母、填料套、填料環、填料壓蓋、擋水圈、軸承部件裝在泵軸上,并套上雙吸密封環,然后裝上聯軸器。

2、將轉子部件裝在泵體上,調整葉輪的軸向位置到兩側雙吸密封環的中間加以固定,將軸承體壓蓋用固定螺釘緊固。

3、裝上填料,放好中開面紙墊,蓋上泵蓋打緊螺尾柱銷后,擰緊泵蓋螺母,最后裝上填料壓蓋。但不要將填料壓得太緊,填料過緊會使軸套發熱,耗費功率較大,

也不要壓得太松,過松會使液體滲漏大,水泵效率降低。

裝配完成后,用手轉動泵軸,沒有擦碰現象,轉動比較輕滑均勻即可,拆卸可按上述裝配順序相反地進行。

SH單級雙吸清水離心泵安裝>>>

1、檢查水泵和電動機應無損壞。

2、水泵的安裝高度,加上吸入管路的水力損失,及其速度能,不得大于樣本規定的允許吸上真空高度值。基礎尺寸應符合泵機組的安裝尺寸。

3、安裝順序:

①將水泵放在埋有地腳螺栓的混凝土基礎上,用調整其間的模型墊塊的方法校正水平,并適當擰緊地腳螺栓,以防走動。

②在基礎與泵底腳之后灌注混凝土。

③待混凝土干涸后,擰緊地腳螺栓,并重新檢查水泵的水平度。

④校正電動機軸與水泵軸的同心度。使兩軸成一直線,在兩軸器外圓上的同軸度允差為0.1mm,端面間隙沿圓周的不均勻度允差0.3mm

(在聯接進出水管路及試運行后再分別校核一遍,仍應符合上述要求)。

⑤在檢查電動機轉向與水泵轉向一致后,裝上聯軸器及聯接柱銷。14、進出水管路應另設支架支撐,不得籍泵本體支承。

5、水泵與管路之間的結合面,應保證良好的氣密性,尤其是進水管路,必須保證嚴格的不漏氣,并且在裝置上應無窩存空氣的可能。

6、如水泵安裝在進水水位以上時,為了灌泵起動,一般可裝底閥。也可采用真空引水的方法。

7、水泵與出水管路之后,一般需裝閘閥和止回閥(揚程小于20米的可不用),止回閥裝在閘閥后面。以上所述的安裝方法是指不配帶公共底座的水泵機組。

安裝配帶公共底座的泵,用調整底座與混凝土基礎之間的楔形墊鐵來校正機組的水平。然后在其間灌注混凝土。其安裝原則與要求,和不配帶公共底座的機組相同。
